产品简介

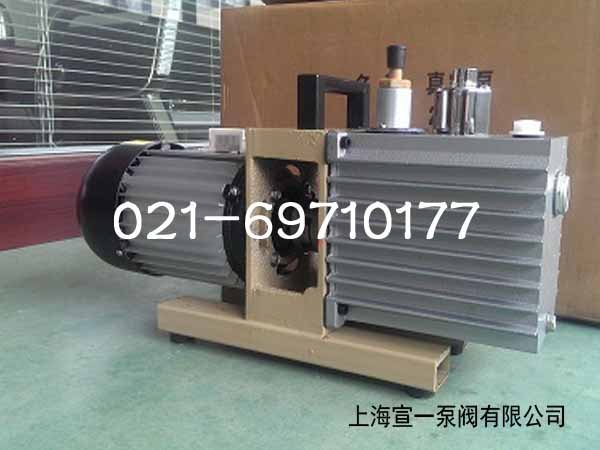

一、2XZ旋片式真空泵概述：

2XZ旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空，2XZ型旋片式真空泵的技术参数为6×10-2 Pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

二、2XZ旋片式真空泵的型号意义：

2XZ型旋片式真空泵的型号意义
三、2XZ旋片式真空泵的性能参数表：

参数/型号2XZ-0.252XZ-0.52XZ-12XZ-22XZ-4抽气速率m3/h(L/S)50（HZ）0.9（0.25）1.8（0.5）3.6（1）7.2（2）14.4（4）60(HZ)1.1（0.3）2.1（0.6）4.3（1.2）8.6（2.4）17.2（4.8）极限压力（Pa）分压力≤6×10-1≤6×10-2≤6×10-2≤6×10-2≤6×10-2全压力≤6.5≤1.33≤1.33≤1.33≤1.3350HZ转速（r/min）140014*****01400140060HZ转速（r/min）17201720172017201720电机功率（kw)0.120.180.250.370.55电源电压（V)220220/380220/380220/380220/380进气口口径（mm）（外径）φ15φ20φ20φ30φ30噪音（dBA）6365656868容油量（L）0.50.60.711.2外形尺寸（mm)403×130×240447×168×260469×168×260514×168×282565×168×282重量（Kg）毛重/净重16/1517/1618/1722/2024/22
参数/型号2XZ-62XZ-82XZ-152XZ-25抽气速率(L/s)50(HZ)21.6（6）28.8（8）54（15）90（25）60(HZ)26（7.2）34.5（9.6）64.8（18）108（30）极限压力分压力≤4×10-2≤4×10-2≤4×10-2≤4×10-2（Pa）全压力≤1≤1≤1≤1转速（r/min)50(HZ)140014*****0140060(HZ)1720172017201720电机功率（kw)0.751.11.52.2电源电压（V)380380380380进气口口径（mm）KF -40KF -40KF -40KF -50噪音（dBA）68707072容油量（L）2345外形尺寸（mm)565×200×342650×240×430700×240×430770×240×430毛重/净重（Kg）50/4070/6086/7598/85

四、2XZ旋片式真空泵的工作原理及结构图：

2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为2XZ型旋片式真空泵工作原理示意图。双级是两个单级串联而成。
